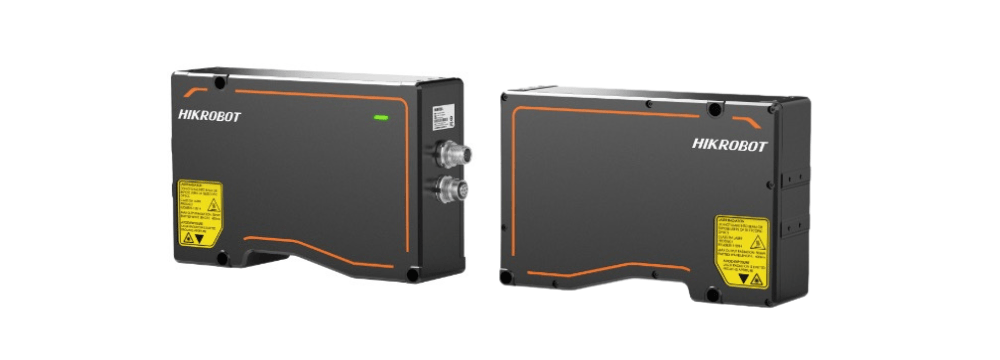

Na základě triangulační metody dokáže 3D laserový profilový senzor v reálném čase generovat mračna bodů, hloubkové mapy a mapy jasů s mikrometrovým rozlišením a vysokou snímkovací frekvencí.

Je široce využitelný pro bezkontaktní a vysoce přesná 3D měření v reálném čase, zejména v odvětvích spotřební elektroniky, výroby lithium-iontových baterií a desek plošných spojů (PCB).

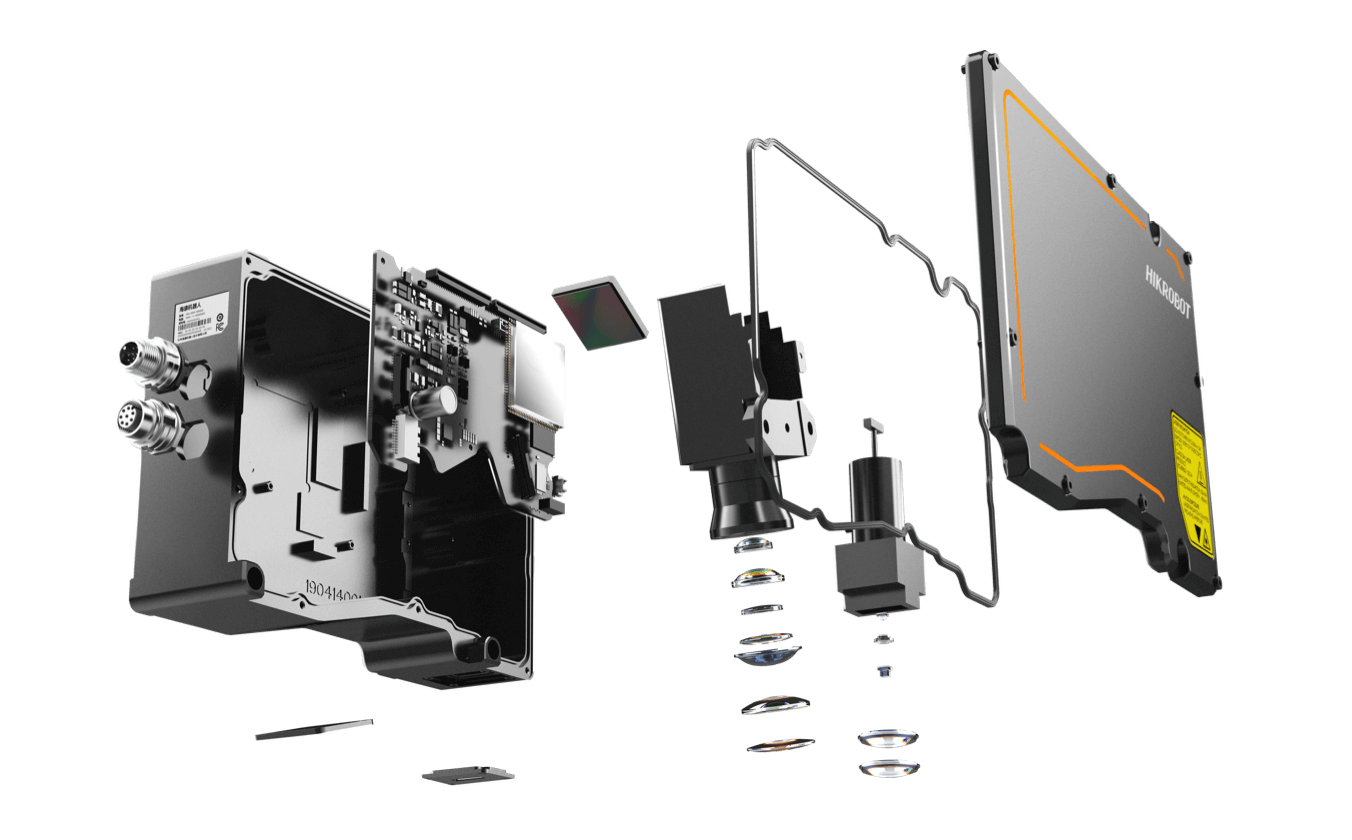

Výstup vysoce přesných dat mračna bodů v reálném čase

Laserový profilometr využívá vysoce rovnoměrný jemný modrý laser o vlnové délce 405 nm k přesné detekci obrysových hran objektů. Zakázkový objektiv s vysokou světelností zajišťuje mimořádně vysoké rozlišení MTF.

Díky dokonalé souhře snímače s vysokým dynamickým rozsahem a Scheimpflugově optické konstrukci umožňuje 3D laserový profilometr dosáhnout čistého zobrazení i u složitě tvarovaných objektů.

Profilometr je vybaven integrovanou vysokorychlostní výpočetní jednotkou, která umožňuje dosáhnout rychlosti snímání až 49 kHz.

Řešení pro každou měřicí vzdálenost

Řady 3D kamer DP2000, DP3000 a DP4000 pokrývají komplexní spektrum měřicích úloh, rozdělených primárně podle délky měřicího rozsahu a požadované přesnosti, od mikronové přesnosti v řádu desítek milimetrů (DP2000) až po skenování velkých objektů s pracovním rozsahem přes jeden metr (DP3000/4000).

Princip měření a zpracování dat v reálném čase

Na základě triangulační metody zaznamenává vysokorychlostní snímací modul laserovou linii na povrchu měřeného objektu prostřednictvím rozptýleného odrazu. Integrovaný algoritmus pro zpracování obrazu vypočítává 3D data povrchu měřeného objektu.

Prostorová 3D informace se následně rekonstruuje na základě relativního pohybu mezi profilometrem a měřeným objektem.

• Vysokorychlostní snímací čip se vyznačuje velkou velikostí pixelu, vysokou snímkovací frekvencí a širokým dynamickým rozsahem. Díky integraci čipu typu SoC dosahuje 3D profilový senzor rychlosti až 49 kHz.

• Algoritmus pro extrakci středových bodů v kombinaci se subpixelovým algoritmem se super‑rozlišením zvyšuje přesnost extrakce až na 0,05 pixelu.

• Fúze vícenásobných expozic: zachovává platné informace o odstínech šedi z různých úrovní expozice, což umožňuje měření povrchů s nízkou i vysokou odrazivostí.

• Jednosnímkové HDR: umožňuje přesnou rekonstrukci složitých světelných scén při vysokorychlostním skenování.

• Díky extrakci charakteristik halo efektu jsou odfiltrovány nežádoucí optické signály, čímž se potlačuje vliv rozptýleného světla při detekci středového bodu.

Uživatel může zvolit vestavěné algoritmy pro následné zpracování, včetně různých filtrů, aniž by zatěžoval CPU.
